レバー継手の外れを防止する方法とは？外れの原因と対策方法を解説

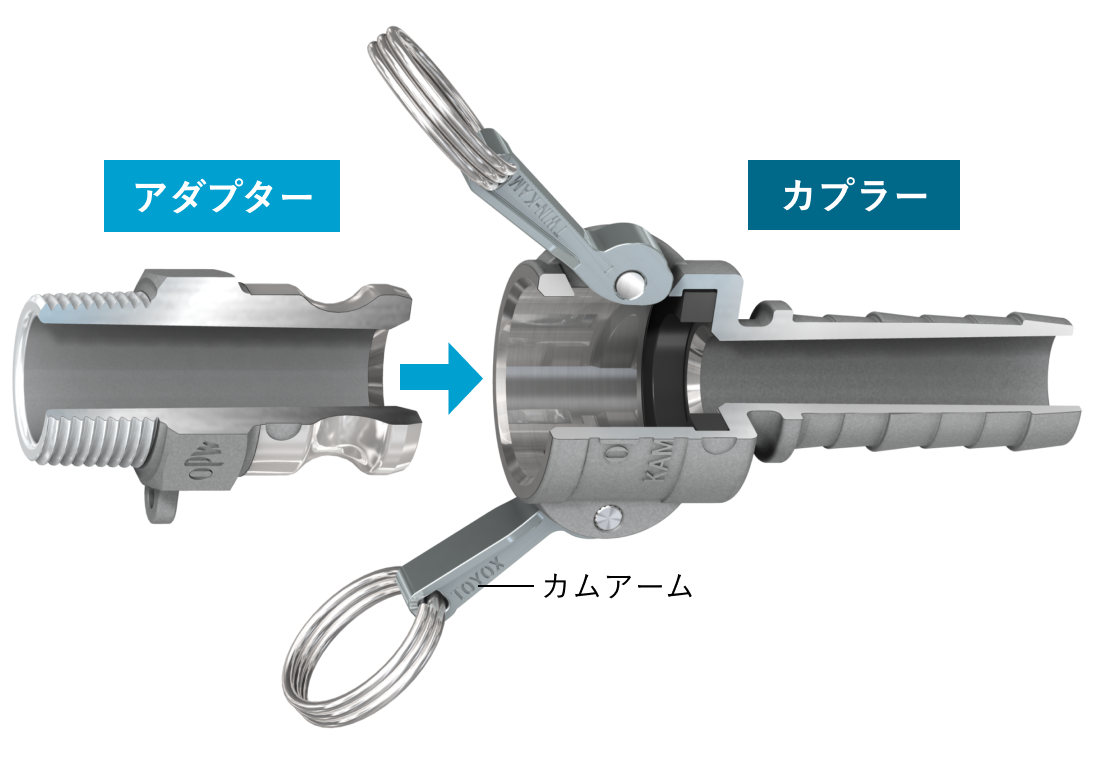

レバー継手とは、アダプター（オス）とカプラー（メス）をはめ合わせ、両側のレバー（アーム）を締めることで固定するタイプの継手です。

レバーを締めたり緩めたりすることで簡単に取り外しができる、確実に接続できるというメリットがあります。

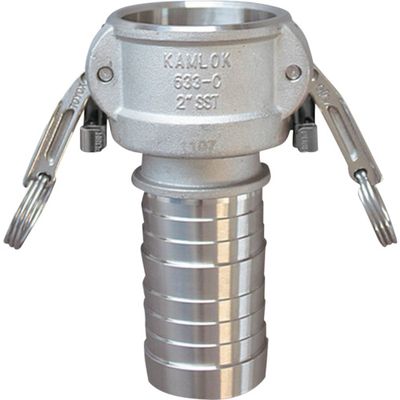

レバー継手には、ホースと接続するものや機器や設備、配管材に接続するタイプがあります。アルミ、ステンレス、ポリプロピレン、ブロンズ（青銅）などの各種素材で製造され、用途や流体に合わせた材質の選定が可能です。

また、液体・粉粒体・気体など幅広い流体の搬送に対応し、食品・化学・製造など多様な現場で使用されています。耐久性が高く、安全性の高い継手として普及しています。

③ 不適切な取り付け・締め不足

取り付け時にレバーの締めが不十分だったり、適合しないタイプの継手を使用していると、保持力が低下し外れやすくなります。レバー継手は各種あるので、流体や使用条件に合わせて選定してください。また、流体漏れや電食防止のため同一メーカー、同一材質同士の接続をしてください。

現場でよく見られる「間違った外れ対策」

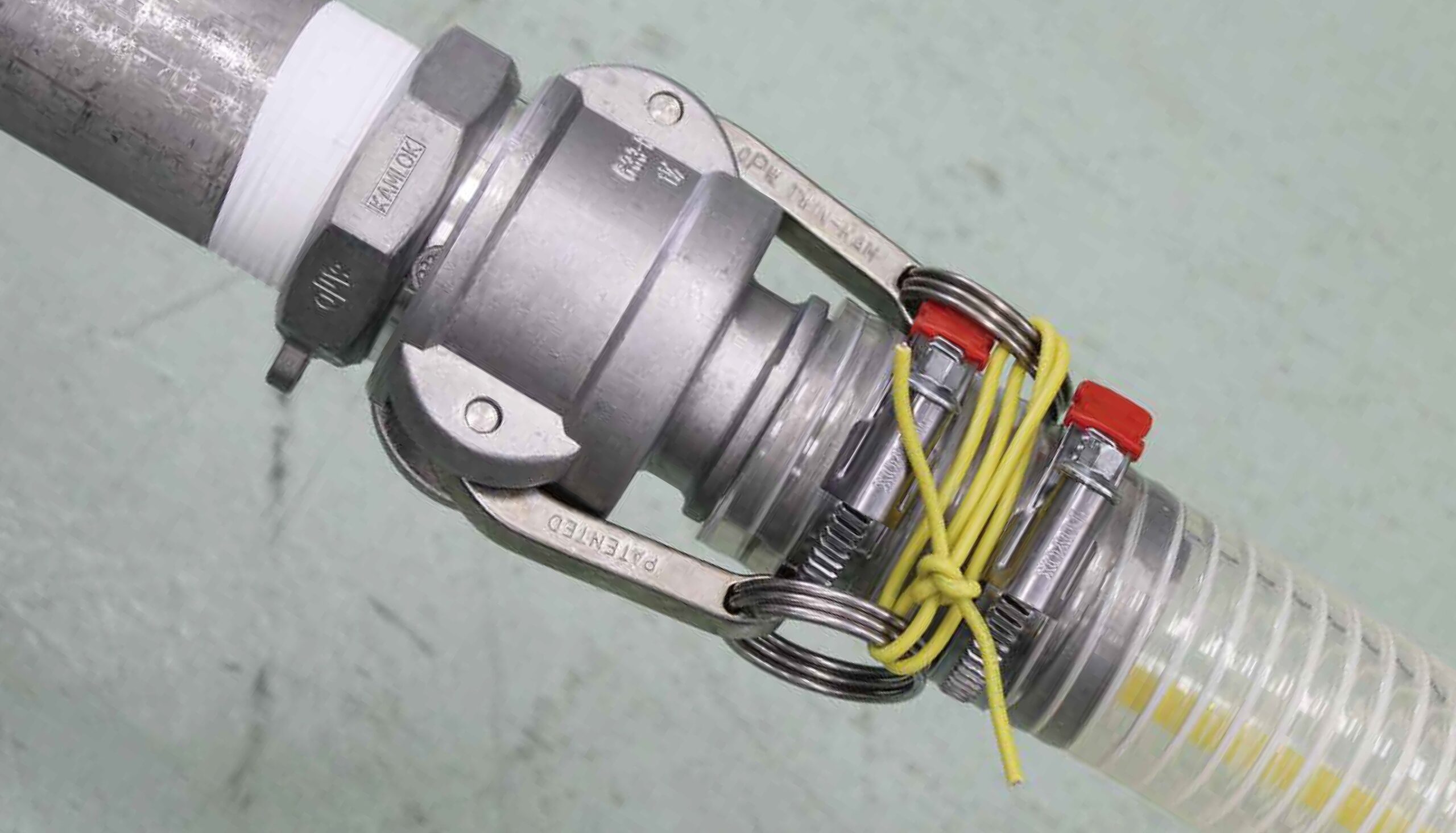

現場では「外れ防止」のためにレバーを紐や針金で固定する方法も見られます。確かに、レバーは動かなくなり、予期せぬレバー継手の外れは発生しなくなるでしょう。しかし、この方法は本来の使用方法とは異なり、以下のような問題があります。

・作業ごとに外し再固定が必要で時間がかかる

・無理な固定により継手の部品に悪影響を及ぼす可能性がある

・緊急時にすぐ外せず安全性が低下する

このように、一時的な対策はかえって新たなトラブルの原因になります。

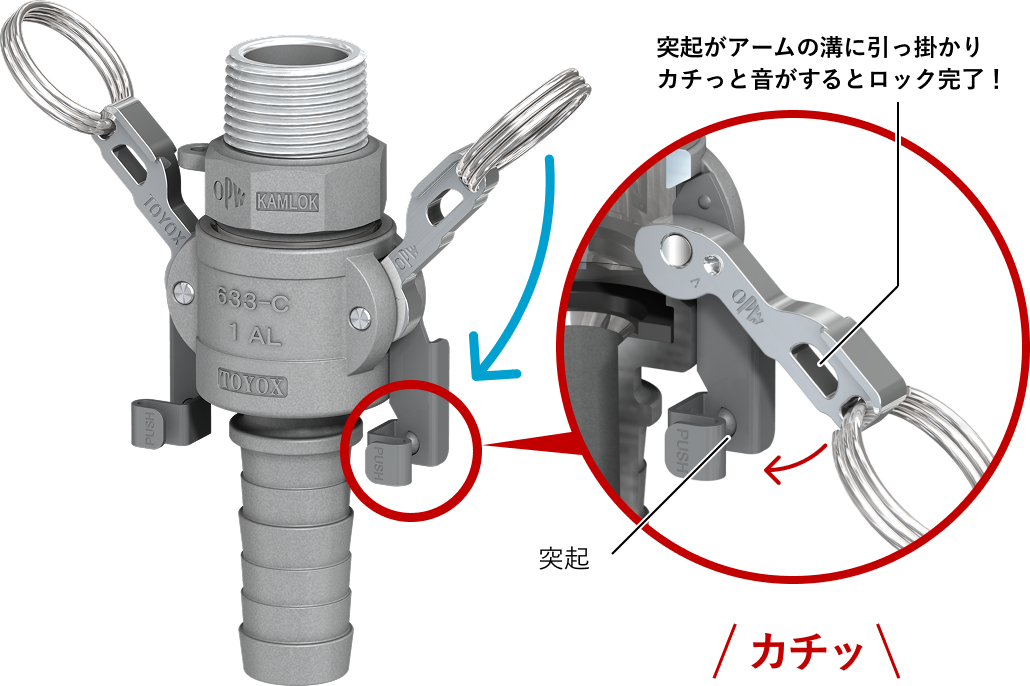

有効な対策として、ロック機構付きのレバー継手があります。レバーを締め切ると自動でロックがかかり、ロックを解除しない限りレバーが動かない構造です。

これにより、振動や接触による緩みを防ぎながら、必要なときにはワンタッチで解除できるため、安全性と作業性の両立が可能になります。

また、リング式のロック機構もありますが、作業時に邪魔になることがあるため、自動ロックタイプの方が使いやすく安心です。

こういった継手を導入することで、紐で縛るような対策も不要となり接続の切り替えもスムーズに行え、生産効率アップとメンテナンスコストの削減にもつながります。

レバー継手の外れ対策には、使用条件に合った継手選定が欠かせません。

以下の点を意識して適切な継手を選び、使用しましょう。

・同一メーカー・同一規格の製品を使用

・流体や使用条件に適合したタイプを選定

トヨックスでは、ロック機構付きのレバー継手（ツインロックタイプ）をはじめ、安全性と作業性を両立した各種レバー継手をラインアップしています。

レバー継手の外れや配管でお困りの際は、トヨックスのお客様相談室へぜひご相談ください。

弊社WEBサイトにて会員登録をすることでWEBでの問い合わせが可能です。

また、証明書やカタログのダウンロードなど各サービスが受けられます。

以上、レバー継手の外れ防止対策について解説してきました。

その他お問い合わせ、ご相談はトヨックスお客様相談室までお願いいたします。
